AFGRATNING I FLADDER®
Glattere kanter på laserskårne detaljer.
FLADDER® 300/GYRO med seks kontraroterende spindler fjerner mikrograter og runder hver kant — også indersiden af huller og spalter. Tilføj afgratning som tilvalg i samme ordre.
Produceret i Sverige
100% lokal produktion i Höör
ISO 9001 + 14001
Certificeret kvalitet og miljø
Pris direkte online
Upload CAD-fil og se prisen.
+1 dag på leveringstid
Synlig leveringstid før ordre
Direkte fra laseren har en pladedel ofte små mikrograter langs kanterne — skarpe, små, men nok til at skade hænder, rive stof eller forringe lakhæftning. Fladdr (vores FLADDER® 300/GYRO) sliber dem væk i en proces, der dækker hele fladen, inklusive indersiden af huller.
Resultatet er en detalje, der ser professionel ud, ikke har skarpe egenkanter og optager maling eller pulverlak bedre. For konstruktioner, der skal monteres eller håndteres manuelt, er afgratning både en kvalitetsmarkør og en arbejdsmiljøsag.
HVAD ER AFGRATNING?
Afgratning betyder at fjerne grater — de tynde metalfliger og skarpe mikrokanter, der dannes, når en pladedel skæres eller bores. Det er et af de mest almindelige efterbehandlingsskridt inden for metalbearbejdning.
01.
Fladder®-proces
Vi bruger en FLADDER® 300/GYRO med seks kontraroterende spindler på et oscillerende gear-hoved. Detaljen ligger fast på et vakuumbord, mens spindlerne arbejder i tre bevægelser samtidig: kontraroterende, oscillerende og roterende — både på fladen og inde i huller og spalter.
02.
Sikrere håndtering
Afgratede kanter skærer ikke. For konstruktioner, der skal monteres eller håndteres af mennesker, er afgratning både en kvalitetsmarkør og en arbejdsmiljøsag.
03.
Bedre lakering
Maling og pulverlak hæfter bedre på en slebet flade end på en rå kant. Afgratning inden pulverlakering giver et mere ensartet slutresultat — vi kører begge i samme ordre.
SÅDAN FUNGERER DET
Fire trin fra CAD-fil til færdig del.
STEG 1
Upload din CAD-fil
DXF eller STP.
Afgratning virker på detaljer fra 50×50 mm op til 1100×3000 mm.
STEG 2
Tilføj afgratning
I prisberegneren vælger du afgratning som efterbehandling. Vi viser pris og opdateret leveringstid direkte.
STEG 3
Se pris direkt
Prisen beregnes automatisk.
Ingen tilbud, ingen ventetid.
STEG 4
Bestil online
Vi sender med DHL eller UPS over hele Norden. Afhentning i Höör er også muligt.
VORES AFGRATNINGSKAPACITET
"Fladdr" kører i samme flow som laseren. Detaljen skæres i Skarpr, Draken eller Malström, løftes direkte over på Fladders® vakuumbord og kommer ud med bløde kanter.
Klar til pulverlakering eller levering. +1 dag på leveringstiden, ingen ekstra fragt.

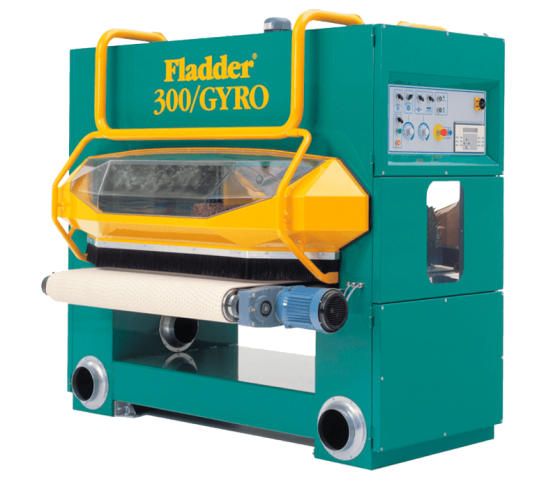

Fladdr — FLADDER® 300/GYRO
"Skarpt ind. Blødt ud."
Seks kontraroterende spindler på et oscillerende gear-hoved, der selv roterer — tre bevægelser samtidig over hele detaljens flade. Mikrograter, skarpe kanter og oxid forsvinder, uden at form eller mål påvirkes.
- Laserskårne stål-, aluminium- og rustfrie detaljer
- Synlige konstruktioner, hvor kanten mærkes
- Detaljer, der skal pulverlakeres eller males
- Komponenter, der håndteres i hånden ved montering
Vidste du?
FLADDER® 300/GYRO arbejder med tre bevægelser samtidig: seks kontraroterende spindler i par, på et gear-hoved, der både oscillerer og roterer. Det er derfor, kanten bliver lige glat hele vejen rundt — også inde i huller og spalter, hvor en håndsliber ikke når til.
Et vakuumbord på 1 300 mm holder hver detalje på plads — helt ned til små stykker, der ellers ville forsvinde i flowet. Ingen spænding, ingen klemning, ingen mærker efter fikstur.
SÅDAN ARBEJDER FLADDER®
Tre bevægelser samtidig på hele detaljen. Mikrograter og skarpe kanter forsvinder, uden at form eller mål påvirkes.

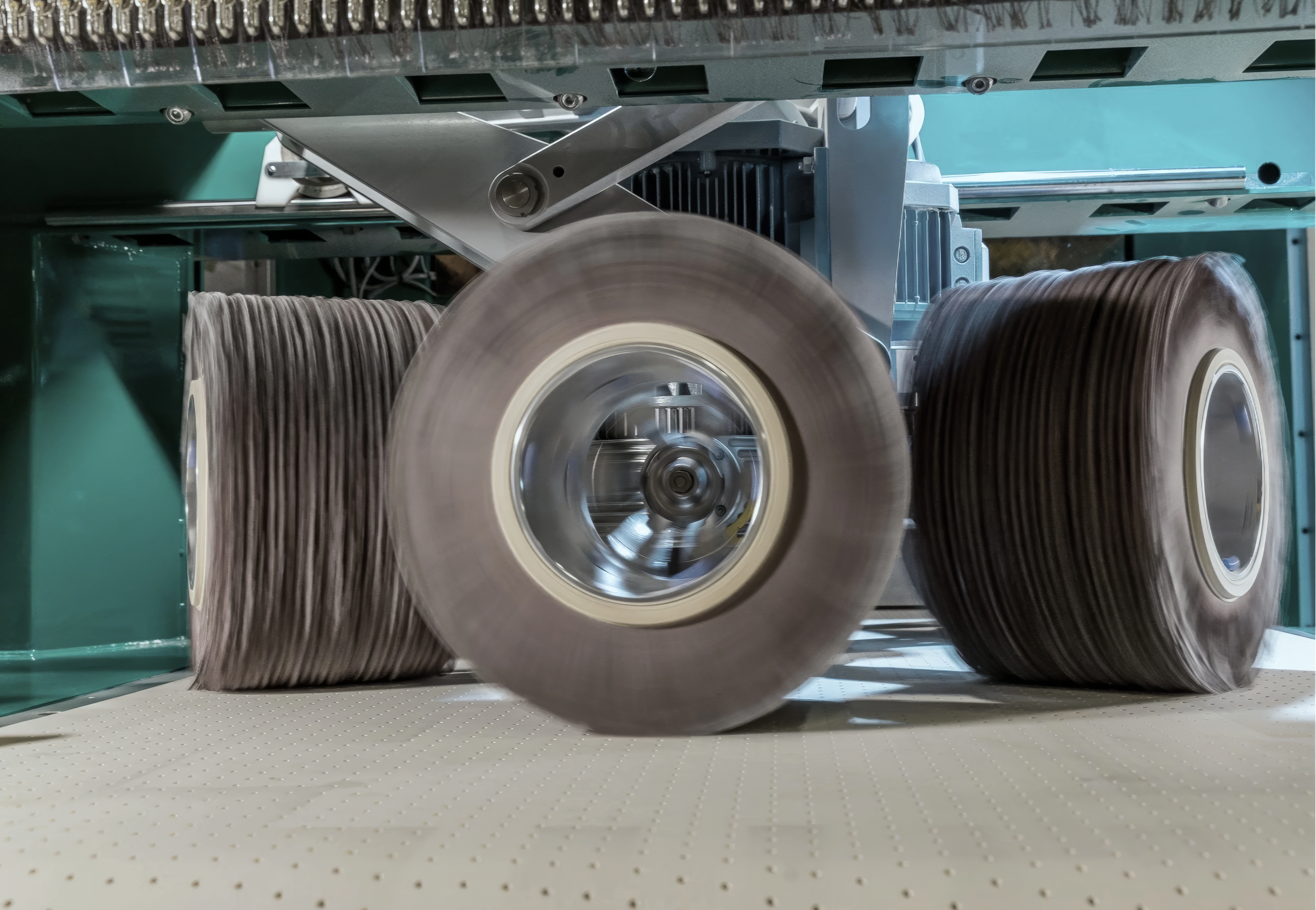

Spindlerne møder fladen
Seks koniske spindler lander mod detaljen og begynder at arbejde kontraroterende i par.
Gear-hovedet oscillerer
Hele gear-hovedet bevæger sig frem og tilbage over detaljen for at dække hver kant.
Tre bevægelser samtidig
Spindlerne roterer, gear-hovedet oscillerer og roterer — tre bevægelser på samme flade.
Ensartet finish over hele detaljen
Mikrograter er væk, kanter rundede — også indersiden af huller og spalter.
TEKNISKE DATA — FLADDER® 300/GYRO
Producent-specifikationer fra Fladder® Danmark A/S. Scandcuts testede arbejdsområde er snævrere end maskinens teoretiske maks — vi har tilpasset os vores flow og det, der går igennem uden kompromis på finish.
Swipe sidelæns for at se hele tabellen →
| Specifikation | Værdi |
|---|---|
| Maskinmodel | FLADDER® 300/GYRO |
| Arbejdsbredde (maks. skærebredde) | 1300 mm |
| Maks. arbejdshøjde (detalje) | 850 mm |
| Indføringshastighed | 0,3–10,0 m/min |
| Spindler | 6 koniske, kontraroterende i par |
| Gear-hoved bevægelse | Oscillerende + roterende |
| Vakuumbord bredde | 1300 mm |
| Maks. effekt | 25 kW |
| Vægt | 2 300 kg |
| Maskinlængde | 2 070 mm |
| Samlet højde | 2 210 mm |
| Spænding | 3 × 400/500 V |
| Udsugning | 5 000 m³/t, 500 Pa |
HVAD 'FLADDR' KLARER
Mere end bare afgratning. Fladdr klarer seks forskellige efterbehandlingsprocesser i samme maskinfamilie.
Swipe sidelæns for at se hele tabellen →
| Proces | Hvad det gør | Bedst til |
|---|---|---|
| Afgratning | Fjerner mikrograter fra lasersnit og borede huller | Synlige konstruktioner, hånd- og monteringssikre produkter |
| Kantafrunding | Blødgør skarpe kanter til en let radius | Detaljer, der håndteres, bærere af lak eller maling |
| Overfladefinish | Udjævner overfladen inden efterbehandling | Inden pulverlakering, maling eller eloxering |
| Denibbing | Fjerner små ujævnheder mellem lag af lak | Multilags malingsprocesser, premium finish |
| Oxidfjernelse | Renser overfladen efter varmebehandling eller lagring | Rustfrie detaljer, anodiseringsforberedelse |
| Slaggefjernelse | Fjerner slagger efter skæring af tykkere materiale | Tyk laserskæring, plasma- eller gasskæring |
VANLIGE MATERIALER VI AFGRATER
Stål, aluminium, rustfrit, kobber og cortenstål kommer ud med bløde, jævne kanter og rundede hjørner — klar til pulverlakering, montering eller levering uden ekstra skridt. Klik for materiale- og tykkelsesinfo.
ALUMINIUM EN AW-6082 ✔
STÅLPLADE DC01 ✔
CORTENSTÅL ✔
KOBBER CW024A ✔
MESSING CW508L ✔
EFTERBEHANDLING OG NÆSTE SKRIDT
Tilføj en eller flere ydelser i samme flow.
VI SENDER DINE AFGRATEDE DETALJER I HELE DANMARK, NORDEN OG EUROPA
Løft etiketterne og find hvilken afgratede detalje, der hører til hver ordre — sporingsnumrene skal stemme.
Færdig!
9 pakker matchet og klar til levering.
FAQ — VANLIGE SPØRGSMÅL OM AFGRATNING
-
Afgratning fjerner de tynde mikrograter og skarpe kanter, der dannes ved laserskæring eller boring. Det gør detaljen sikrere at håndtere, får maling og pulverlak til at hæfte bedre og giver et mere professionelt slutprodukt.
-
Vi afgrater stålplade, aluminium, rustfrit, cortenstål, kobber og de fleste laserskårne metaller. Fladdr arbejder med vakuumbord, så detaljen skal være plan og stiv (ikke tynd plade under 0,8 mm uden support).
-
+1 dag ud over normal skæring. Vi kører afgratningen direkte efter laserens færdige serie samme dag, så det handler ikke om en hel ekstra produktionsdag — bare et ekstra processkridt.
-
Min. 50×50 mm (testet hos os — mindre kan slippe fra vakuumbåndet), maks. 1100×3000 mm i én gennemgang. Maskinens teoretiske maksbredde er 1300 mm, men vores testede arbejdsområde er snævrere end det, der går igennem uden kompromis på finish.
-
FLADDER® 300/GYRO har seks koniske spindler i par, som roterer mod hinanden. Hele gear-hovedet, de sidder på, både oscillerer og roterer samtidig — tre bevægelser på samme flade. Det gør, at alle kanter, også indersiden af huller og spalter, bliver lige glatte.
-
Ja. Fladdr-processen fjerner mikrograter og runder kanterne let uden at fjerne målbart materiale fra fladen. Formen og målene på detaljen påvirkes ikke — kun skarpheden på kanterne.
-
Ja. Tilføj afgratning som tilvalg i samme CAD-ordre, når du uploader filen.
-
Al afgratning sker på vores fabrik i Höör (Skåne). Vi sender færdige detaljer med DHL eller UPS over hele Danmark og Norden — København, Aarhus, Odense, Aalborg og hele landet. Afhentning i Höör er også muligt.
